家用冰箱冷柜压缩机（集成三相预驱）

概述

旋智凭借基于模型的设计与仿真方法（Model Based Design，MBD），创新推出冰箱变频压缩机驱动板解决方案。该方案能够自动生成C语言压缩机控制代码，可广泛适配东贝、加西贝拉、embraco、Secop 等知名品牌的多型号冰箱、冷柜压缩机，且已在冰箱产品中实现批量应用

方案简介

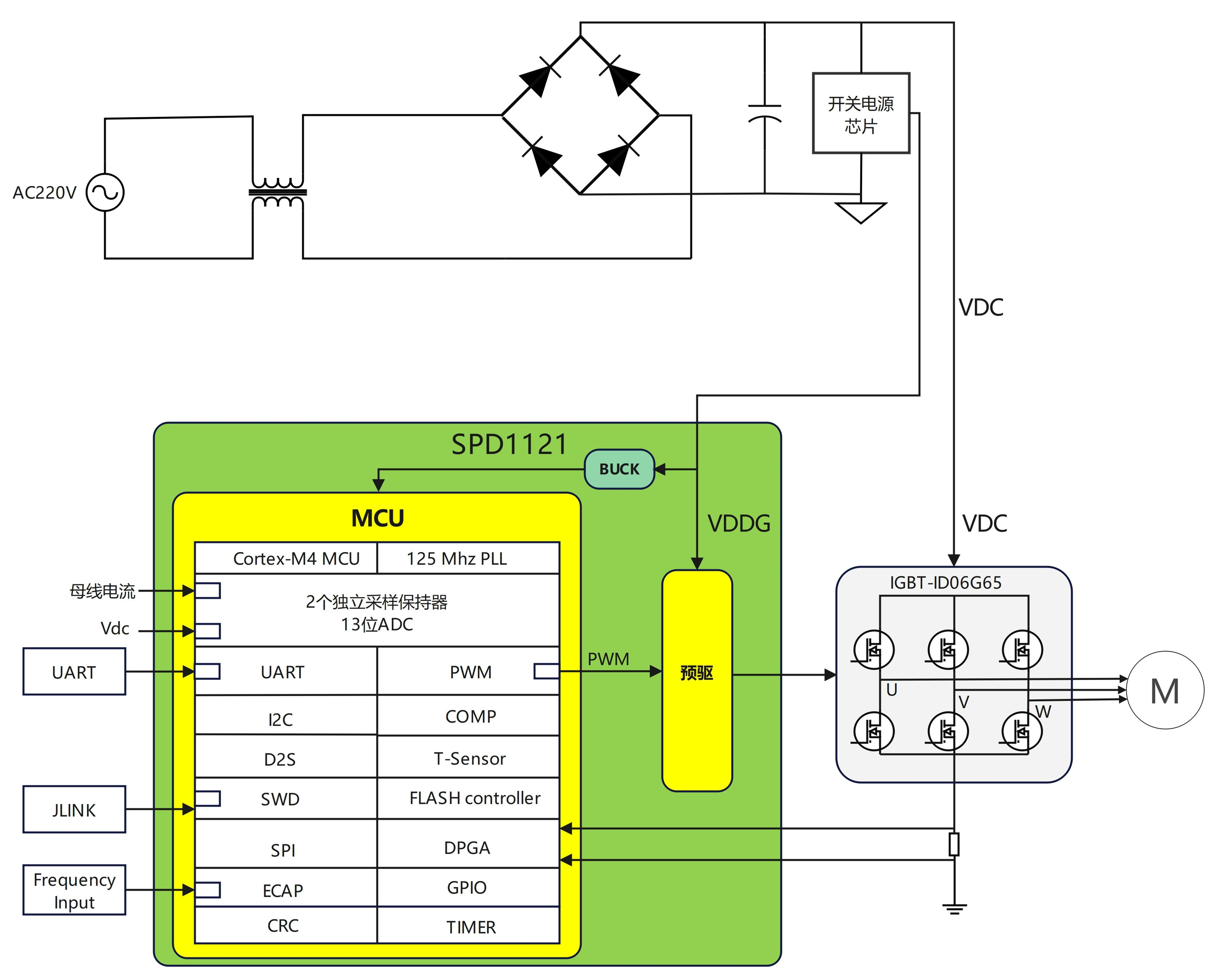

SPD1121典型应用框图

规格特性

·处理器芯片：SPD1121

·主频 125MHz 的 ARM Cortex-M4 with FPU

·集成三相 600V 预驱及自举二极管

·内置 15V 转 3.3V Buck

·输入电压范围单相 AC 176~264V

·转速范围 1600RPM-4500RPM

·最大功率 350W，支持 PWM Frequency 调速

·可支持冰箱、冷柜压缩机高温 1.2 MPa 平衡压、0.4/0.9 Mpa 背压启动

·单电阻电流采样电路

·开发与适配优势：采用 MBD 开发模式，支持压缩机参数快速适配，极大提升开发效率与兼容性。

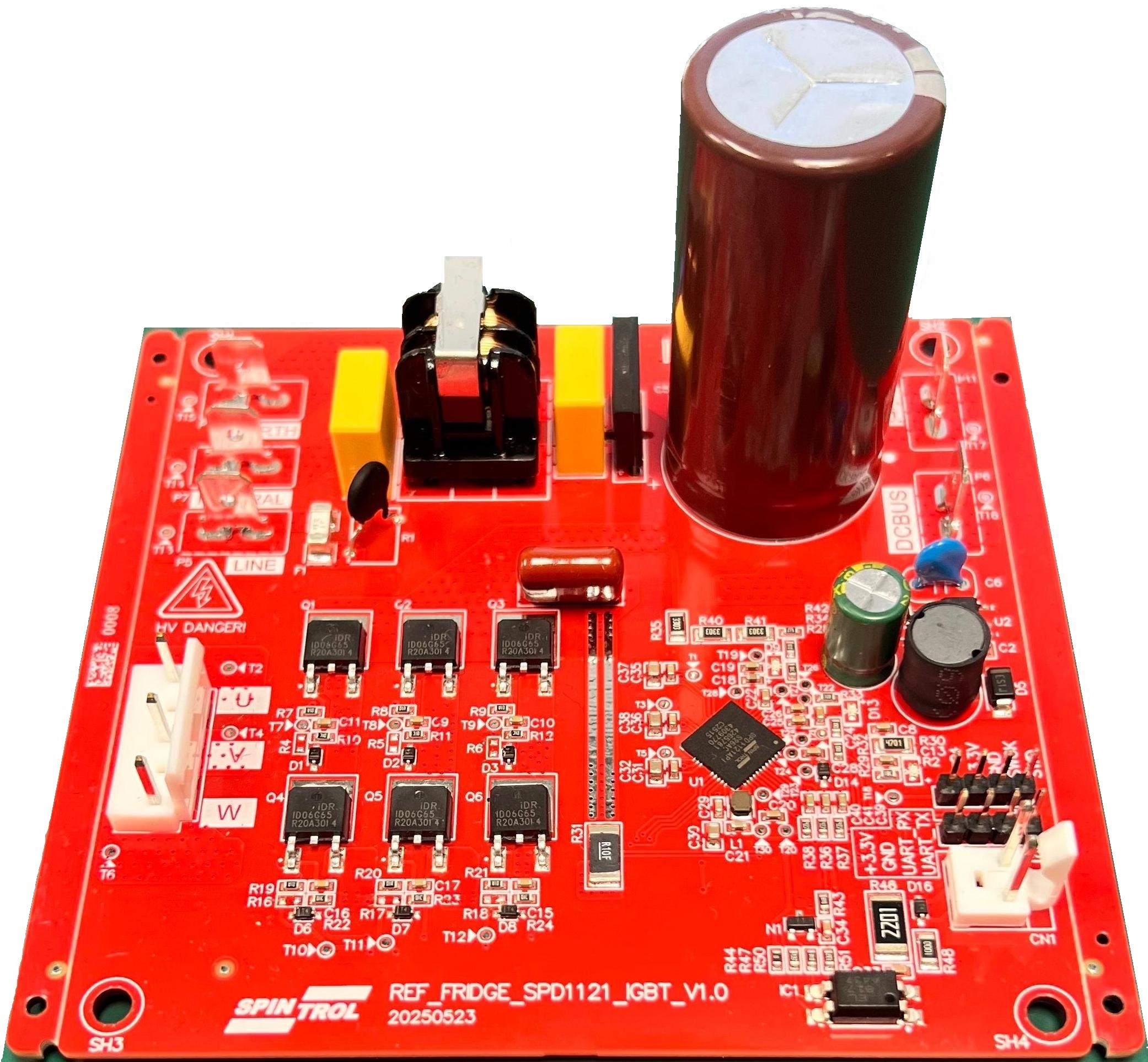

参考设计板实物图

芯片推荐

应用对象型号
产品类型
压缩机
SPC1128
MCU
压缩机 SPC1158
MCU+Buck
压缩机 SPD1121
MCU+HVIC+Buck
主控+压缩机
SPD1131
MCU+HVIC+Buck
