概述
概述
SPC1068拥有一颗32位ARM Cortex-M3内核,150MHz主频,集成48KB SRAM,512KB FLASH,丰富的增强型I/O和外设资源。内置12位ADC,3路可编程增益运放,7组增强型PWM模块,3个通用32位定时器以及UART,I2C,SPI等通信接口,适合成本敏感的电机控制设计。
旋智SPC1068低成本风机设计的主要器件采用SPC1068 MCU + 3*P-Channel MOSFETs + 3*N-Channel MOSFETs
输入电压6~45V;
无感矢量FOC控制,三电阻采样。
全闭环启动算法,支持顺逆风启动,启动快速可靠,风机达到最大转速时间可小于500毫秒;
支持模拟电压或占空比脉冲设定转速。带有FG速度反馈,;
带有限流、过流、母线过压、母线欠压、堵转、缺相、短路、过温等保护

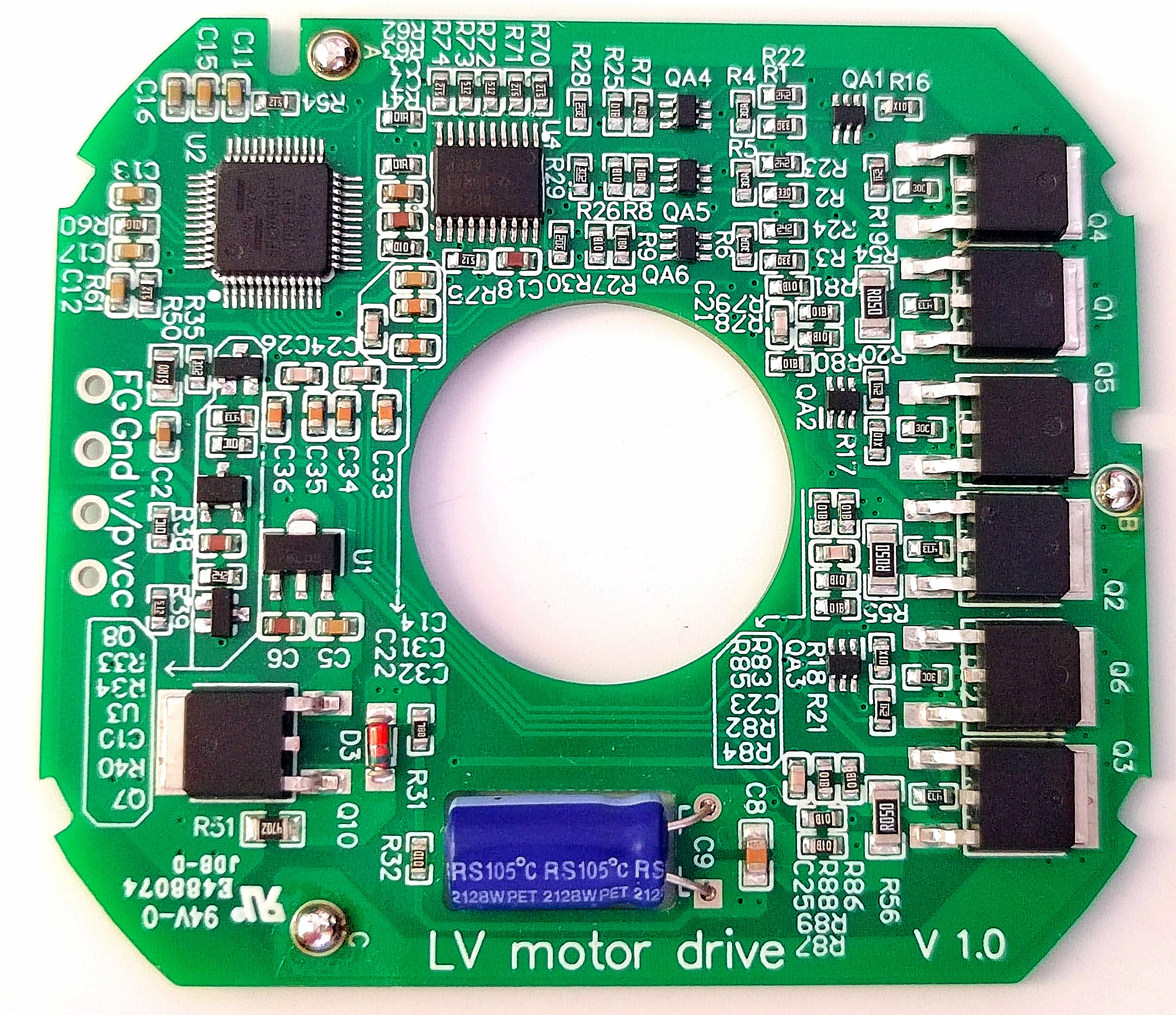

单面紧凑PCB板设计,低成本,易于生产与装配;
该设计采用基于模型的设计(Model Based Design)方式开发、仿真,以及可全自动生成
定点(Fixed-point)C语言代码
